Svěrky – Flexibilní až do detailu

Rovněž svěrky se ideálně přizpůsobí díky modulární konstrukci různým situacím upínání. Vybírejte z různých materiálů pro tlačný talíř a různých délek vřetena, i pro menší stavební prostory. Rastrová páka umožňuje rychlé a přesné upnutí rovněž jednou rukou. Se třemi různými délkami trubky a vyměnitelnými rameny splníte každý úkol upnutí.

Svěrky

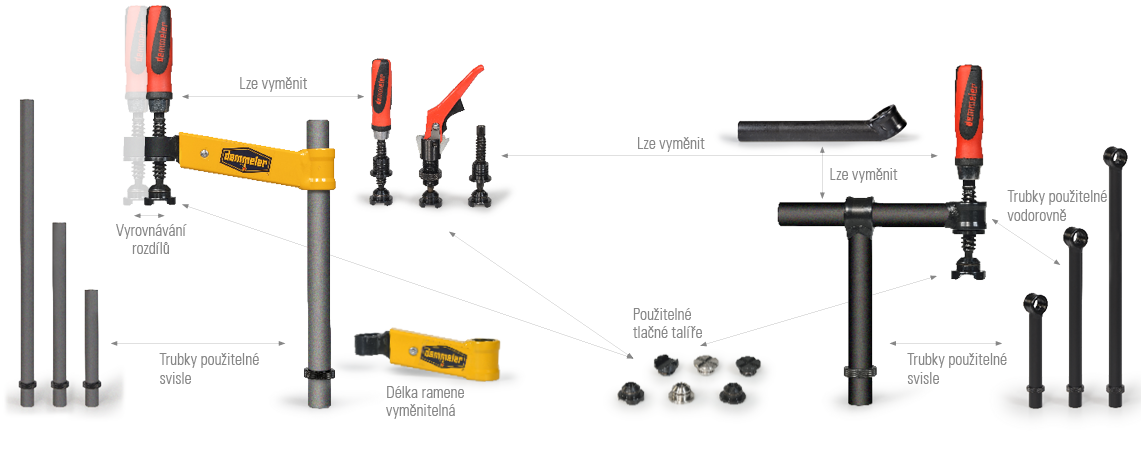

Nakonfigurujte si svoji svěrku

Vyrovnávání rozdílů zabraňuje převržení obrobku

pro polohově věrné upnutí obrobku



VŘETENO

  • Neklouzavá rukojeť díky pogumovaným vložkám
  • Upínání standardním šestihranným klíčem
  • Závitová pouzdra padnou do každého systémového otvoru
  • Tlačný talíř výměnný a použitelný jako podpěra v systémovém otvoru

RYCHLOUPÍNAČE

  • Bezpečný rastrový mechanismus: Rastrový mechanismus slouží k dávkovanému, rychlému a proti vibracím bezpečnému upínání.
  • Maximální stabilita: Umožňuje s velkými silovými rezervami rovnoměrné vytváření upínací síly. Podpěrný a tlačný kus se upne se samostředěním na obrobku a lze jej vyměnit.
  • Práškem potažená upínací páka: Je zvláště ergonomicky tvarovaná a otočná o 360°, takže obejdete každou rušivou hranu. Plastem opláštěná uvolňovací páka s ochranou proti sklouznutí vám poskytne bezpečné držení při uvolňování svěrky.
  • Velký upínací zdvih: 9 mm

HIGH PERFORMANCE – perfektní manipulace se šroubovací svěrkou DEMMELER

Plynulé nastavení sklonu. Otáčení 360°. Usnadnění univerzální práce!

Flexibilní až do detailu. Šroubovací svěrka Performance se díky své modulární konstrukci ideálně hodí pro různé upínací situace. Plynulé nastavení sklonu a možnost otočení v rozsahu ± 360° umožňuje vodorovné, svislé i šikmé upínání kulatých nebo pravoúhlých obrobků. Standardní tlačný talíř s prizmatem přitom upne obrobek samostředně. Prizma brání sklouznutí a převrácení. Podle tvaru a vlastností upínaného obrobku jsou k dostání další přítlačné talíře V prizma pro bleskovou výměnu.

Tři výměnné druhy ovládání
(vřeteno, krátké vřeteno a rychloupínač)

Nastavitelná kulatá trubka

Max. 240 mm

Tlačný talíř s prizmatem:
Upne se samostředně na obrobku

Délka trubky 300 mm

Otáčením přídržné trubky se dosáhne rozsahu nastavení upínacího vřetena přes 130 mm

Zkrácená
upínací dráha

Prodloužená
upínací dráha

Plynulé nastavení sklonu a možnost otočení v rozsahu 360°

Lze naplocho sklapnout

Typické možnosti použití

Stísněné prostorové poměry. Šroubovací svěrka Performance od firmy DEMMELER umožňuje jednoduché upnutí i na obtížně dostupných místech. Tlačný talíř s prizmatem se přitom postará o vycentrované rozložení sil.

Polohově přesné upnutí. I při šikmém upnutí obrobků zajistí šroubovací svěrka Performance pevné uchycení. Plynulé nastavení sklonu a možnost otočení v rozsahu 360°se hodí v každé situaci, kdy je potřeba něco upnout.

Prodloužená oblast nastavení. Díky novému tvaru lze bez problémů upínat obrobky v malých i větších vzdálenostech od nejbližšího systémového otvoru.
