3D-Schweißtisch PROFIEcoLINE (PE) D28

Produktbeschreibung

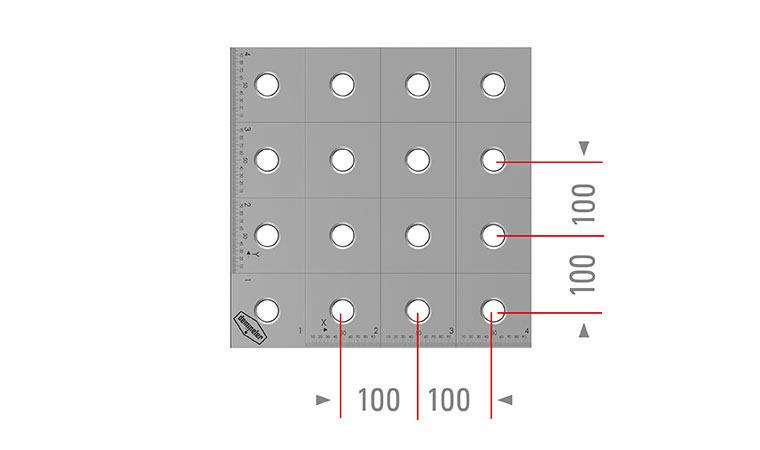

Tischplatte mit Systembohrungen D28 im Raster 100 x 100 mm

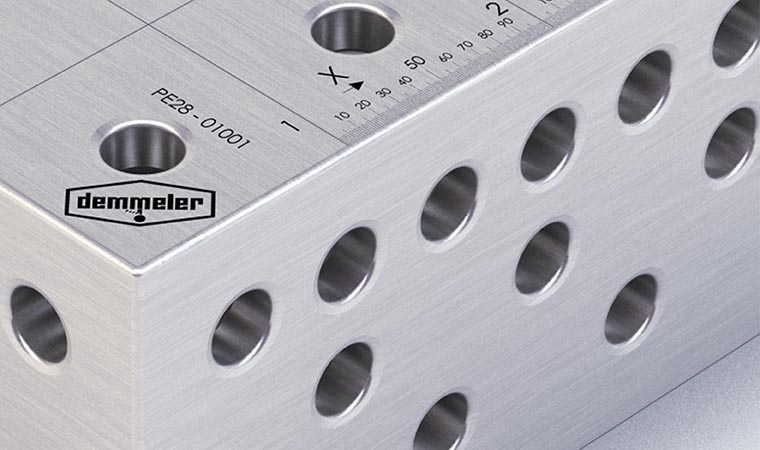

3-reihiges Bohrungsbild an den Tischwangen mit Systembohrung D28: Raster 50 mm in der obersten und untersten Reihe und zusätzlich 100-mm-Raster in der Mitte, dadurch verdoppeln sich nahezu die Erweiterungs- und Spannmöglichkeiten
Tischgrößen optional in den Härten DemontXBlack 760 und DemontXBlack 890
Alle Systembohrungen mit Schutzsenkung, perfektem Design und bester Funktionalität
Optimierte Tischaußenkanten
Verbesserte Tischaussteifung durch zusätzliche Querverrippung
Risslinien in X- und Y-Richtung durchgehend im Abstand von 100 mm
Feinskalierung mit Millimeterteilung
Koordinatenmarkierung der Bohrungen in X- und Y-Richtung
DEMMELER Logo an allen 4 Wangenseiten eingelassen
Sondermaße und optionale Bohrbilder (z.B. M16, M20, M24) auf Anfrage möglich
Tisch kann auf Anfrage auch in Edelstahl geliefert werden

Preis auf Anfrage

zzgl. MwSt. & Versandkosten

Alternative Bohrungsraster:

Höherwertiges Modell:

PROFIPlusLINE

Preis auf Anfrage

Tischgröße:

Härte:

Punkte-Bewertung	DEMONT 890 M	DEMONT 760 M	Standard
Härte	10	8	5
Punktlast	9	8	5
Kratzfest	10	8	5
Korrosionsbeständigkeit	8	8	4
gegen Schweißspritzer	9	9	7
Genauigkeit	7	8	10
Lebensdauer	10	8	6
70 Punkte maximal	63 Punkte	57 Punkte	42 Punkte

Tischfußvariante:

Standardfuß

Teleskopfuß

Schwerlastradfuß

Verankerungsfuß

Scherenhubbühne

Fuß für Distanzwinkel

Verschiebefuß

Verbindungsrahmen

Tischplatte ohne Fuß

Menge:

Art-Nr. Schweißtisch:	PE28-01002-007
Art-Nr. Tischfüße:	PL28-10010-000
Menge:	4 Stück

Technische Daten

Länge in mm	2000
Breite in mm	1000
H in mm	200
Gewicht in kg	570
Tischfußvariante	Sonderfuß
Härte	Standard

Download
CAD-Daten

Die Vorteile eines 3D-Spannsystems von DEMMELER!

Schweißtische optimiert mit FEM-Berechnungen

Max. Belastung

Alle unsere Schweißtische sind großzügig dimensioniert und superstabil und werden grundsätzlich mit FEM-Berechnungen optimiert.

Feinskalierung

Achsbezeichnung in x- und y-Richtung. Feinskalierung standardmäßig enthalten.

Schutzsenkung

Bolzen und Zwinge optimal einführbar und gleichzeitiger Schutz der Tischoberfläche vor Materialanstauchungen, selbst bei extremer Beanspruchung der Systembohrung oder im Einsatz bei Aluminium.

Dank zusätzlicher Bohrungen mehr Spannmöglichkeiten

Zusätzliche Bohrungen

Zusätzliche Bohrungen in der Seitenrunge für noch mehr Spannmöglichkeiten.

Fußmanschette verhindert das Einklemmen des Schweißschlauchs

Standardfuß

Die Fußmanschette verhindert das Einklemmen und somit den Verschleiß des Schlauchpaketes. Dadurch ist auch eine bequeme Nutzung des Masseanschlusses möglich. Außerdem schützt sie die Gewindespindel vor Verschmutzung und Verschleiß. Fein einstellbar sowie einfache und stabile Befestigung.
